三恩時看樣臺是印刷對色中比較重要的設備，它同時提供D65、D50、TL84、CWF等光源選擇，具備測試同色異譜效應的功能。有用戶在定制該設備后，不知道如何安裝。本文以CC120標準看樣臺為例，對臺式看樣臺和吊式看樣臺安裝方法做了介紹。

三恩時臺式看樣臺安裝方法：

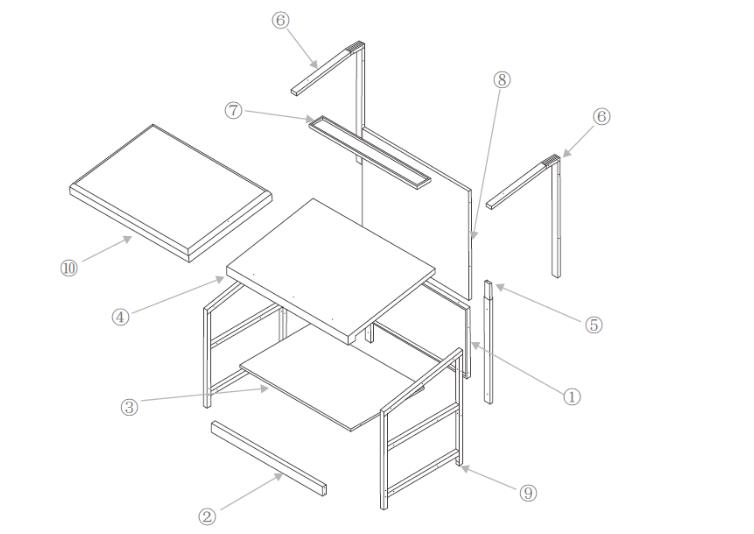

零件名稱：

①后背板：數量1

②下檔：數量1

③隔板：數量1

④蓋板焊接：數量1

⑤插管：數量2

⑥插管上：數量2

⑦頂板：數量1

⑧上后背板焊接：數量1

⑨側片焊接：數量2

⑩燈箱：數量1

安裝順序

1、把⑨兩片側片與①后背板連接

2、把②下檔與⑨兩片側片連接

3、把④蓋板與⑨兩片側片連接

4、把③隔板與⑨兩片側片連接

5、把⑤兩根插管與⑨兩片側片連接

6、把⑥兩根插管上與⑧上后背板連接，再與⑦頂板連接

7、把第6步裝好上半部，與⑤插管連接

8、把燈箱掛到兩根插管上，用螺絲固定好

9、安裝完畢，接上電源線，打開開關，使用標準光源

三恩時吊式看樣臺安裝方法：

安裝順序：

1、根據直射或斜射的類型，確定好安裝的位置；

2、在房頂上相應的位置分別安裝 ③，確保安全固定；

3、把②分別旋裝到① 背面的鉚裝螺母內；

4、確認吊射高度，一般為①燈管距離觀察臺面110cm左右（+/ -10cm）；

5、根據高度確認好④鋼絲繩長度，并做好套圈；

6、懸掛：鋼絲繩一頭套在 ②，另一頭套在③上，確保水平穩固；

7、接上電源線，打開開關，使用標準光源。
